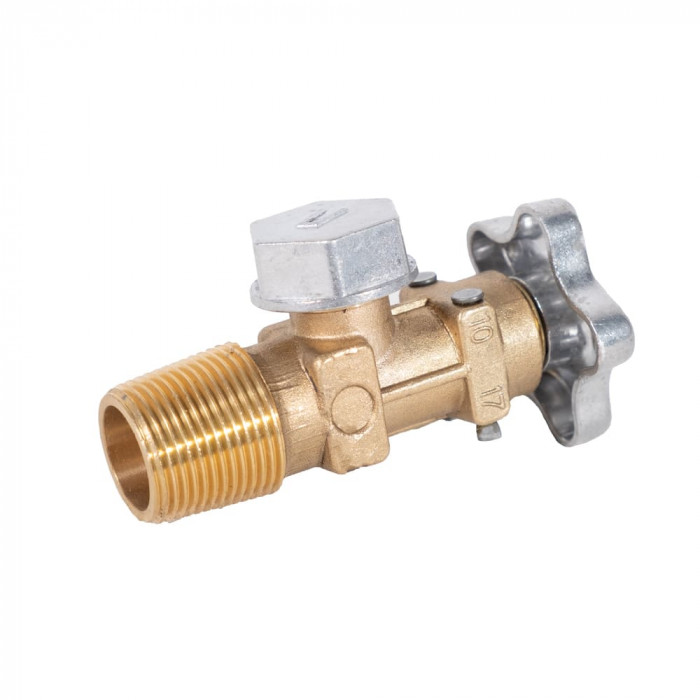

Вентиль баллонный пропановый ВБ-2

Материал: Латунь

Вентиль баллонный ВБ-2 предназначен для установки на Пропановых баллонах для сжиженных углеводородных газов вместимостью 5; 12; 27; 50 л и т.д. и является запорным устройством.

Вентиль на газовый баллон является совершенно особым представителем запорно-регулирующей арматуры. Ведь данный узел должен обеспечивать не только точное дозирование потока газа, но и абсолютную герметичность, как корпуса, так и узла крепления арматуры и баллона.

Вентиль на газовый баллон состоит из следующих узлов:

• Корпуса вентиля– стальной детали, напоминающей по своей форме тройник. Причем на нижней части корпуса нарезана коническая резьба – под приемное отверстие баллона. В верхней части нарезана резьба цилиндрическая – под накидную гайку, удерживающую шток клапана. На боковом отводе корпуса нарезана цилиндрическая резьба – под заглушку вентиля.
• Запорного элемента – сборного узла, состоящего из: пропускного клапана – детали,  регулирующей движения потока сквозь корпус; штока – управляющего элемента, передающего крутящий момент с маховика на клапан.
• Органов управления – маховика, соединенного со штоком клапана с помощью подпружиненной гайки.

Кроме того, вентили для баллонов высокого давления оборудованы уплотняющими прокладками, размещенными между корпусом и накидной гайкой, между гайкой и маховиком, между клапаном и корпусом
